HARRIS 20-20 CCS型數字程控調度機采用軍工品質。256~2048端口，五級冗余設計，無阻塞。接口豐富：FXS模擬用戶，2B+D數字用戶，LS環路中繼，4WE&M中繼，E1中繼，錄音接口等。
HARRIS 20-20 CCS型數字程控調度機最大容量為2048端口，最小為256端口，型號分別為：HARRIS 20-20 CCS256、HARRIS 20-20 CCS512、HARRIS 20-20 CCS768、HARRIS 20-20 CCS1024、HARRIS 20-20 CCS1280、HARRIS 20-20 CCS1536、HARRIS 20-20 CCS1792、HARRIS 20-20 CCS2048。

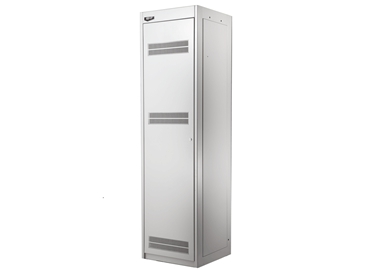

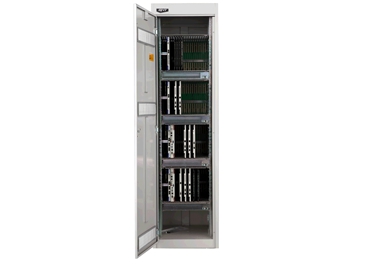

HARRIS 20-20 CCS型數字程控調度機由最多4對機架組成。第一對是兩個主控機架CCS(Compact Control Shelves)，它們通過告警子背板上的機架連接電纜連接在一起。冗余系統還有一條冗余電纜連接兩個機架。這些機架可以被安置在標準19寸機柜里。當用于冗余配置時，兩個CCS都必須包含公共控制單元。
第2，3，4對機架是用戶機架MPS(Multi-function Peripheral Shelves)。每一對通過機架連接電纜連接在一起。冗余系統每一對機架還需連接一條冗余電纜。
設計特點：
公共控制設備全冗余配置：主控板、電源、時鐘、鈴流雙熱備運行。
無阻塞交換網絡：用戶及中繼端口均可承載1ERL話務。
通用端口設計：用戶板、中繼板、資源板任意槽位安裝，無比例限制。
強大的組網能力：接口豐富，信令齊全，符合ITU-T，ETSI相關標準，具備工信部入網證。
模塊化設計：積木式系統架構，按需投資。
交換機功能：
具備全面的PBX功能，基本功能列表如下：
自動叫醒 | 回叫 | 轉接 | 呼叫轉移 | 呼叫保持 |
交替通話 | 呼出限制 | 呼叫等待 | 預占接聽 | 來顯 |
直接代答 | 同組代答 | 免打擾 | 區別振鈴 | 三方通話 |
電話會議 | 熱線電話 | 縮位撥號 | 強插 | 廣播尋呼 |
分機保密 | 遇忙排隊 | 呼叫篩選 | 惡意呼叫追蹤 | 自動應答 |
定時拆線 | 話務臺服務 | 語音廣播 | 夜服 | 故障記錄及告警 |
呼叫記錄 | 線路測試 | 話務量統計 | 截接處理 | 用戶線鎖定 |
調度功能：
通過搭配ET系列調度臺，程控交換系統可提供如下調度功能：
用戶熱鍵 | 一鍵通話 | 一鍵多號 | 調度組 | 單呼/輪呼/選呼/組呼 |
調度會議 | 強插/強拆 | 黑白名單 | 雙手柄調度 | 直接應答/選答/群答 |
后備/值班分機 | 通話擴音 | 緊急呼叫 | 監聽 | 本地錄音 |
組網功能：
雙機同組/多機同組（專利號：ZL 2010 1 0288618.4）
跨網（程控及軟交換）多機同組（專利號：ZL 2010 1 0566370.3）
內部用戶線衰耗可調，適應全網傳輸衰耗差異
三級時鐘基準，支持外接高精度時鐘
支持256種路由設定
支持前視/回傳（Lookahead/splash back），實現路由自動預選及迂回
支持路由預測，防鎖死
| 機型 | HARRIS 20-20 CCS256 | HARRIS 20-20 CCS512 | HARRIS 20-20 CCS768 | HARRIS 20-20 CCS1024 | HARRIS 20-20 CCS1280 | HARRIS 20-20 CCS1536 | HARRIS 20-20 CCS1792 | HARRIS 20-20 CCS2048 | |
| 系統容量 | 交換網絡 | 256 | 512 | 768 | 1024 | 1280 | 1536 | 1792 | 2048 |
| 用戶使用端口 | 256 | 512 | 768 | 1024 | 1280 | 1536 | 1792 | 2048 | |
| 每條中繼線話務量 | 1愛爾蘭 | ||||||||
| 每條用戶線話務量 | 1愛爾蘭 | ||||||||
| 外形尺寸 | CCS（每機架） | 40cm（高）×58.4cm（寬）×50.5cm（深） | |||||||
| MPS（用戶機架） | 40cm（高）×58.4cm（寬）×50.5cm（深） | ||||||||
| 接口類型 | 模擬用戶（FXS）、數字用戶（2B+D）、數字中繼（E1）、環路中繼（FXO）、4WE&M、VOIP | ||||||||
| 信令支持 | Q.SIG、DSS1、七號信令、一號信令、HDN（Harris透明信令） | ||||||||
| 電源要求 | 雜音：<40dB | ||||||||
| 帶內波動：600mV | |||||||||
| 帶外峰峰值工作電壓：直流-43V~-56V | |||||||||
| 工作環境 | 溫度：0℃~45℃ | ||||||||
| 相對濕度：10%~90% | |||||||||
